PWM
Die Puls-Weiten-Modulation ist eine vielgenutzte Möglichkeit der Spannungsanpassung. Hierbei wird ein binäres Signal einer

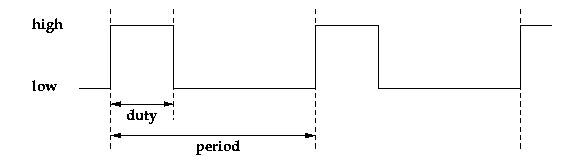

bestimmten Frequenz (1/period, siehe Bild) erzeugt. Dazu werden meist spezielle Schaltkreise, DSPs oder ähnliches verwand.
Im einfachsten Fall tut's auch schon ein NE555. Ich verwende einen 8051 kompatiblen Microcontroller
(siehe Hardware und Software Microcontroller).
In aller Regel wird mit dem erzeugten PWM Signal ein Transistor (oft FETs) angesteuert. Ein nachfolgendes LC Glied dient als Energiespeicher und kann so die erzeugte Spannung glätten. Das Verhältnis duty/period entspricht also ungefähr dem Verhältnis Ausgangsspannung/Eingangsspannug. Wird nun die Länge (Weite) des duty Impulses verändert (moduliert), so verändert sich auch die Ausgangsspannung.
PWM Signale werden meist zur Steuerung von Motoren, Schaltnetzteilen, etc. eingesetzt.
